上銳無負壓變頻給水設備

　　無負壓變頻給水設備是在以前老款變頻恒壓供水設備基礎進行研發生産的一款新型供水設備，其選型可以根據用水流量、供水壓力所選水泵型号均可同SRS選型辦法來進行選型工作，主要的應用場合在於一些高檔的住宅小區、辦公樓、賓館、學校等民用建築的生活用水。工礦企業的生活、生産用水。 自來水廠的大型供水中間加壓泵站。 原有氣壓式及變頻調速供水設備的改造工程。 高層建築的中、高區加壓供水。 供水流量及供水壓力可根據用戶要求設計。

　　無負壓變頻給水設備的選型是根據用戶自來水管線、壓力與流量，用戶實際用水量、建築物的高度等數據來確定的，設備表用的調節器容積是按照自來水流量滿足要求的情況下估算的，如果自來水管露很細，流量不能滿足用水要求，需要重新計算調節器的容積，其公式如下：

　　V　容積=（Q出—Q進）△t

　　 Q進=一天最高用水高峰期自來水進水量

　　Q出=一天最高用水高峰用戶用水量

　　t=最大用水高峰期持續時間

　　無負壓變頻給水設備設備優點：

　　1、具有周期自動巡檢功能，巡檢故障自動語音報警。

　　2、全方位的保護功能。過載保護、短路保護、過壓保護、缺相保護、欠壓保護、過熱保護、故障報警及故障診斷等功能。

　　3、微機控制每台水泵即可變頻運行，又可工頻運行，多台泵遞次循環軟起動，管網、電網無沖擊，延長設備使用壽命。

　　4、運行數據LED顯示，外型美觀、工藝精良、操作方便、靈活，所有的運行數據均可通過現場調試參數來改變。

　　5、設有多組水位控制接口，可以同時控制幾路水位的信号，有超低水位報警等功能。

　　6、備有遠程監控的通訊接口，可與監控中心通訊，實現設置中心監控、管理，有些軟故障可以遙控排除。

　　無負壓變頻給水設備的原理

　　無負壓變頻給水設備充分利用自來水管網的原有壓力能源，在同樣供水需求的情況下，可以選用功率相對較小的水泵及控制設備，同時在夜間小流量用水的情況下利用自來水水壓直接供水而無需起動水泵。相比較於傳統的帶水池的供水設備可節約大量的電能運行成本及投資成本。 無負壓增壓供水設備採用水泵與自來水管網直接相連，用壓力調節罐作爲水泵進水儲水裝置，採用真空消除器消除管網内所産生的負壓，充分利用自來水管網直接相連，用壓力調節罐作爲水泵進水儲水裝置，採用真空消除器消除管網内所産生的負壓，在充分利用自來水管網的原有壓力的基礎上實現瞭供水的二次增壓，該設備既實現瞭增壓的目的（且絲毫不會影響管網其它用戶水），又節省建水池，水箱的投資，在保證管網水質的同時（無二次污染），又可充分利用管網的原有水壓，其節能效果極其顯著，可達50%以上。無負壓供水設備全自動智能控制，具有多種保護和控制功能，可實現真正無人值守。

　　上銳無負壓變頻給水設備技術規範

　　序号 标準号 标準名稱 備注

　　1 GB/T3214 水泵流量的測定方法 質量标準

　　2 GB/T 12771 流體輸送用不鏽鋼焊接鋼管

　　3 GB/T 3797-2005 電氣控制設備

　　4 GB/T 5657 離心泵技術條件（III類）

　　5 GB 4208 外殼防護等級

　　6 GB 150 鋼制壓力容器

　　7 GB/T 191 包裝儲運圖示标志

　　8 GB 755 旋轉電機定額和性能

　　9 GB/T 13306 标牌

　　10 GB/T 17219 生活飲用水輸配水設備及防護材料的安全性評價标準

　　11 GB 50236 現場設備、工業排水管道工程施工及驗收規範

　　12 JB/T 3085 電力傳動控制裝置的産品包裝與運輸規範

　　13 JB/T 4711 壓力容器塗敷與運輸包裝

　　14 ZJWG5.3 設備外觀要求 檢測标準

　　15 ZJWG5.4 設備結構要求

　　16 ZJWG5.5 組件質量

　　17 ZJWG5.6 設備功能及性能要求

　　18 ZJWG5.7 設備供水能力試驗

　　19 ZJWG5.8 設備連續運行試驗

　　20 ZJWG5.9 設備衛生指标要求

　　無負壓變頻給水設備安裝要求

　　1、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況内運行，確保泵的正常使用。

　　2、排出管路如裝逆止閥應裝在閘閥的外面。

　　3、泵的安裝方式分爲硬性聯接安裝和柔性聯接安裝。

　　4、安裝前應仔細檢查泵體流産内有無硬質物，以免運行時損壞葉輪和泵體。

　　5、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。

　　6、擰緊地腳螺栓，以免起動時振動對泵性能産生影響。

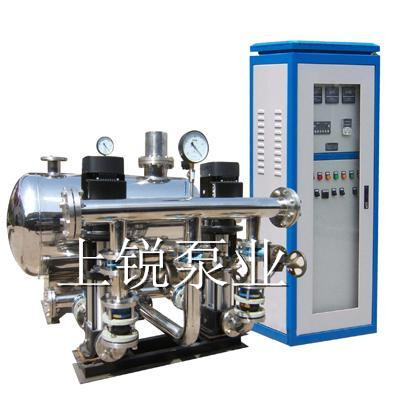

　　上銳無負壓變頻給水設備設備組成

　　a.真空抑制器;

　　b.各種管件、閥門等。

　　c.水泵機組;

　　d.穩流補償器;

　　e.微機變頻控制櫃;

　　無負壓變頻給水設備性能特點：

　　1.   不用建水池或水箱，與自來水管網直接聯接，可充分利用自來水的原有壓力。

　　2.   自來水經設備加壓後直接供到用戶，密封性好，水源不易受污染，供水質量好，是環保型的供水設備。

　　3.   直接同自來水管網相連，充分利用自來水的原有壓力，自來水滿足要求時，設備就停止工作，節能效果顯著，可達到50%以上。

　　4.   施工周期短，占地面積小，安裝方便，工程總投資可減少60%以上，經濟性好。

　　5.   當用戶單位停電時，設備可利用自來水管網壓力維持部分供水，停電也不停水。

　　6.   設備自動化程度高，具有過流、過熱、缺水、缺相等多種保護功能，使用壽命長

　　無負壓變頻給水設備适用範圍

 　　1、生産制造、洗滌裝置、食品工業、工廠、工礦的生産用水。

 　　2、其他：老舊水池供水及其它形式供水的改造

　　 3、高層建築、居民小區、别墅等居民生活用水。

 　　4、企事業單位、賓館、寫字樓、百貨商場，大型桑拿浴、醫院、學校，體育館，高爾夫球場，機場等場所的日常用水。
