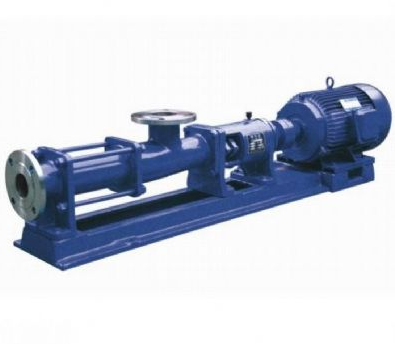

上銳G型單螺杆泵産品概述:
上銳G型單螺杆泵是按迥轉齧合容積式原理工作的新型泵種，主要工作部件是偏心螺杆(轉子)和固定的襯套(定子)。
由於該二部件的特殊幾何形狀，分别形成單獨的密封容腔，介質由軸向均勻推行流動，内部流速低，容積保持不變，壓力穩定，因而不會産生渦流和攪動。每級泵的輸出壓力爲0.6MPa，揚程60m(清水)，自吸高度一般在3m（清水），适用於輸送介質溫度80℃以下(特殊要求可達150℃)。
G型單螺杆泵因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。
傳動可採用聯軸器直接傳動，或採用調速電機，三角帶，變速箱等裝置變速。
G型螺杆泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便於裝拆。
G型單螺杆泵技術參數：
流量：0-150m3/h；
揚程：60-120m；
功率：0.75-37kw；
轉速：500-960r/min；
口徑：20-135MM；
溫度：-15-200℃。
G型單螺杆泵結構圖:
性能參數:
型号 | 流量 (m³/h) | 壓力 (MPa) | 轉速 (r/min) | 電機功率 (kw) | 進口法 蘭通徑 (mm) | 出口法 蘭通徑 (mm) | 允許顆 粒直徑 (mm) | 允許纖 維長度 (mm) |
G10-1 | 0.1 | 0.8 | 960 | 0.55 | 25 | 25 | 0.8 | 15 |
G10-2 | 1.6 | 0.55 | 25 | 25 | ||||
G13-1 | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | 0.8 | 15 |
G13-2 | 1.2 | 0.55 | 25 | 25 | ||||
G15-1 | 0.8 | 0.6 | 960 | 0.55 | 25 | 25 | 1 | 20 |
G15-2 | 1.2 | 0.75 | 25 | 25 | ||||
G20-1 | 1.2 | 0.6 | 960 | 0.75 | 25 | 25 | 1.5 | 25 |
G20-2 | 1.2 | 1.1 | 25 | 25 | ||||
G25-1 | 2 | 0.6 | 960 | 1.5 | 32 | 25 | 2 | 30 |
G25-2 | 1.2 | 2.2 | 32 | 25 | ||||
G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 30 |
G30-2 | 1.2 | 3 | 50 | 40 | ||||
G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 |
G35-2 | 1.2 | 4 | 65 | 50 | ||||
G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 |
G40-2 | 1.2 | 5.5 | 80 | 65 | ||||
G50-1 | 20 | 0.6 | 960 | 5.5 | 100 | 80 | 5 | 50 |
G50-2 | 1.2 | 7.5 | 100 | 80 | ||||
G60-1 | 30 | 0.6 | 960 | 11 | 125 | 100 | 6 | 60 |
G60-2 | 1.2 | 15 | 125 | 100 | ||||
G70-1 | 45 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 |
G70-2 | 38 | 1.2 | 720 | 18.5 | 150 | 125 | ||
G85-1 | 55 | 0.6 | 720 | 15 | 150 | 150 | 10 | 80 |
