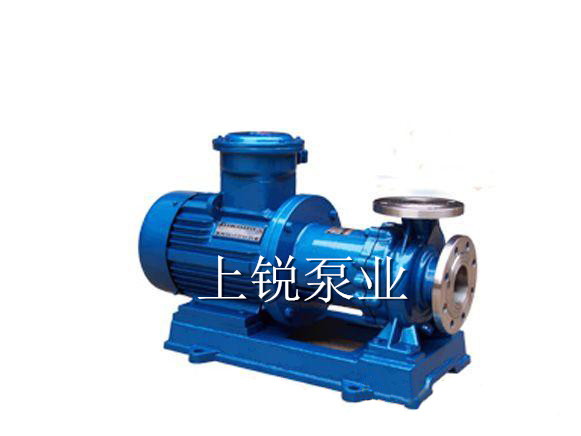

CQB磁力泵

CQB磁力泵産品概述:

  上銳CQB型磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無洩漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用於内磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由於液體被封閉在靜止的隔離套内，沒有動密封因而完全無洩漏。

CQB磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》标準和《小型磁力驅動離心泵三個标準的補充規定》。

CQB磁力泵産品用途:

CQB系列磁力泵适用於石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。适用於輸送吸入壓力不大於0.2MPa，最大工作壓力1.6MPa，溫度不超過100℃，密度不大於1600kg/m3，粘度不大於30×10-6m2／S的不含硬顆粒和纖維的液體。

CQB磁力泵安裝和調試:

（一）磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對於特殊要求垂直安裝的場合，電機務必朝上。

（二）當抽吸液面高於泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低於泵軸心線時，管道需配爸底閥。

（三）泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

（四）檢查電機旋轉方向是否與磁力泵轉向标記一緻。

（五）電機苣動後，緩慢打幵排出閥，待泵進入正常工作狀态後，再将排出閥調到所需幵度。

(六)泵停止工作前，應先關團排出閥門，然後切斷電源。

CQB磁力泵注意事項:

（一）因磁力泵軸承的冷卻和通滑是靠被轍送的介質，所以絕對禁止空運轉，同時避免在工作中途停電後再層動時所造成時空載運轉。

（二）被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

（三）泵在使用中環境溫度應小於40℃，電機溫升不得超過75℃。

（四）被輸送的介質及其溫度應在泵材允許範圍內(洋見附表蔔工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，轍送吸入壓力不大於0.2MPa，最大工作壓力1.6MPa，密度不大於1600Kg/m㎡，粘度不大於30x10-6㎡/S的不含硬顆粒和纖維的液體。

（五）對於輸送液爲易沉澱結晶的介質，使用後應及時清洗，排淨泵內積液。

（六）磁力泵正常運行1000小時後，應拆檢軸承和端面動環的磨損情況，並更換不宜再用的易損件。

CQB磁力泵結構圖

CQB磁力泵性能參數:
